P. 30
NOÇÃO DE PONTES TÉRMICAS
Numa envolvente de um edifício existem inúmeras zonas onde existem alte-
rações ao nível da geometria dos elementos construtivos, das propriedades
dos materiais (por exemplo, condutibilidade térmica), que afetam a direção do
fluxo de calor e originam fluxos de calor bidimensionais ou tridimensionais.
Essas zonas da envolvente constituem as denominadas pontes térmicas.
São zonas frágeis da envolvente térmica com acréscimo de fluxo de calor,
porque o fluxo de calor segue a trajetória com menor dispêndio de energia, ou
seja, procura o caminho em que a resistência térmica é menor.
As pontes térmicas podem-se dividir em pontes térmicas planas e pontes tér-
micas lineares.
Pontes Térmicas Planas (PTP) – Hete-
rogeneidades construtivas e térmicas
da envolvente, nas quais o fluxo térmi-
co é unidimensional e perpendicular
à superfície. Ex: vigas, pilares, caixas
de estore e caleiras embebidas na co-
bertura (BUS-FORESEE, 2016), Fig. 12.

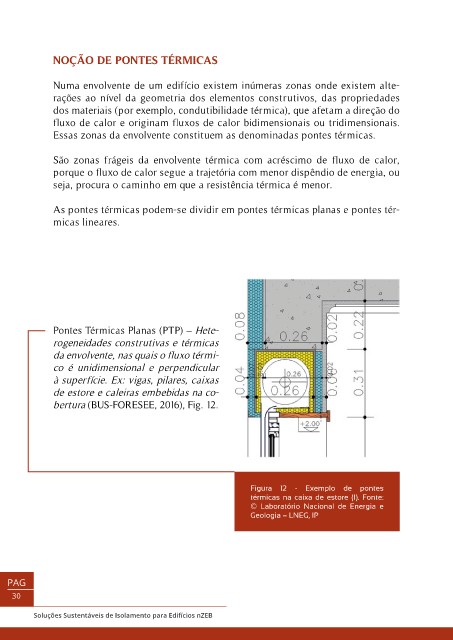

Figura 12 - Exemplo de pontes
térmicas na caixa de estore (1). Fonte:
© Laboratório Nacional de Energia e
Geologia – LNEG, IP
